- 2024-05-19 21:40:41 医用TC4钛合金网篮组织热处理工艺
- 2024-03-31 23:04:57 钛网蓝厂家探究粉末冶金钛合金的制备工艺

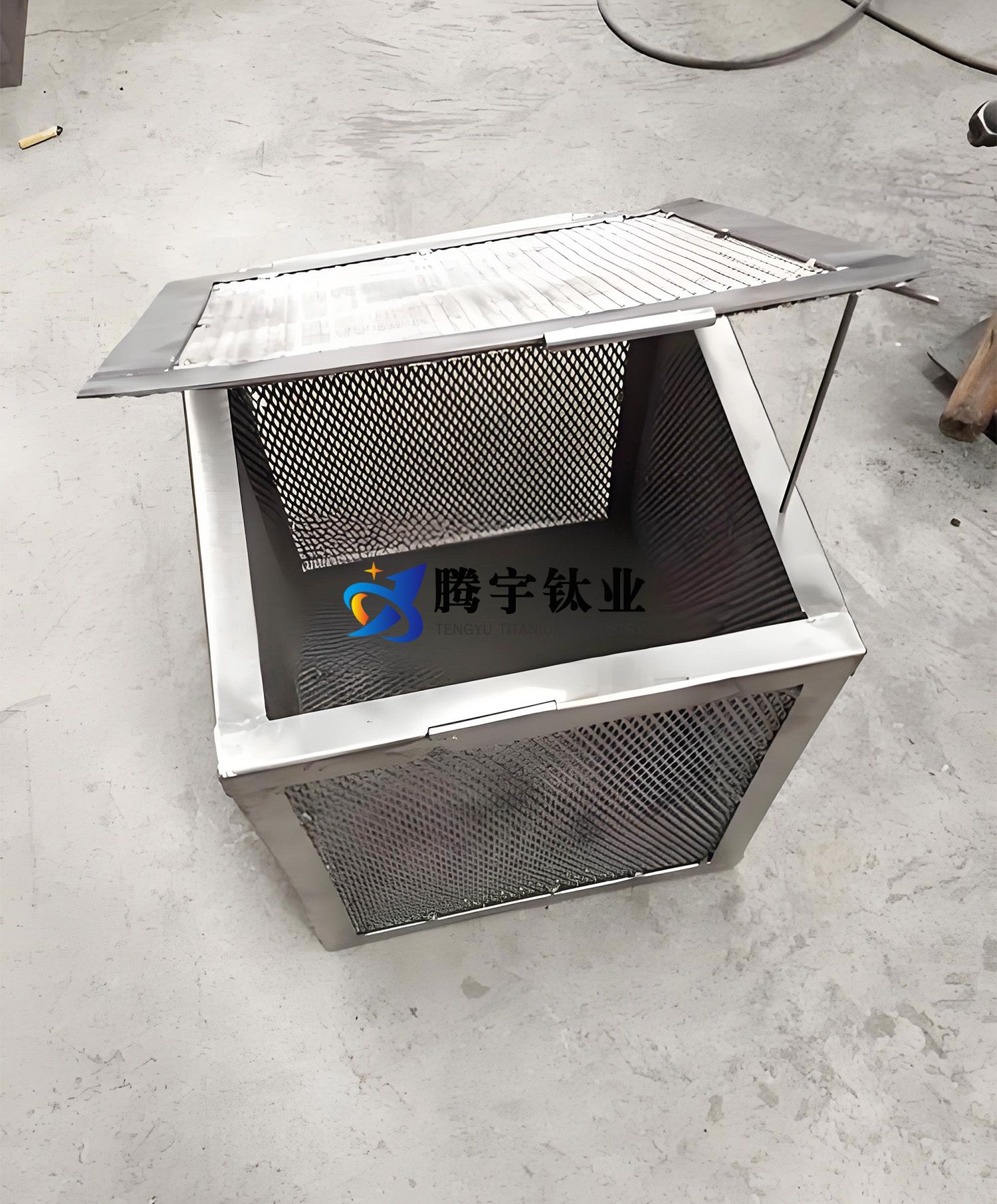

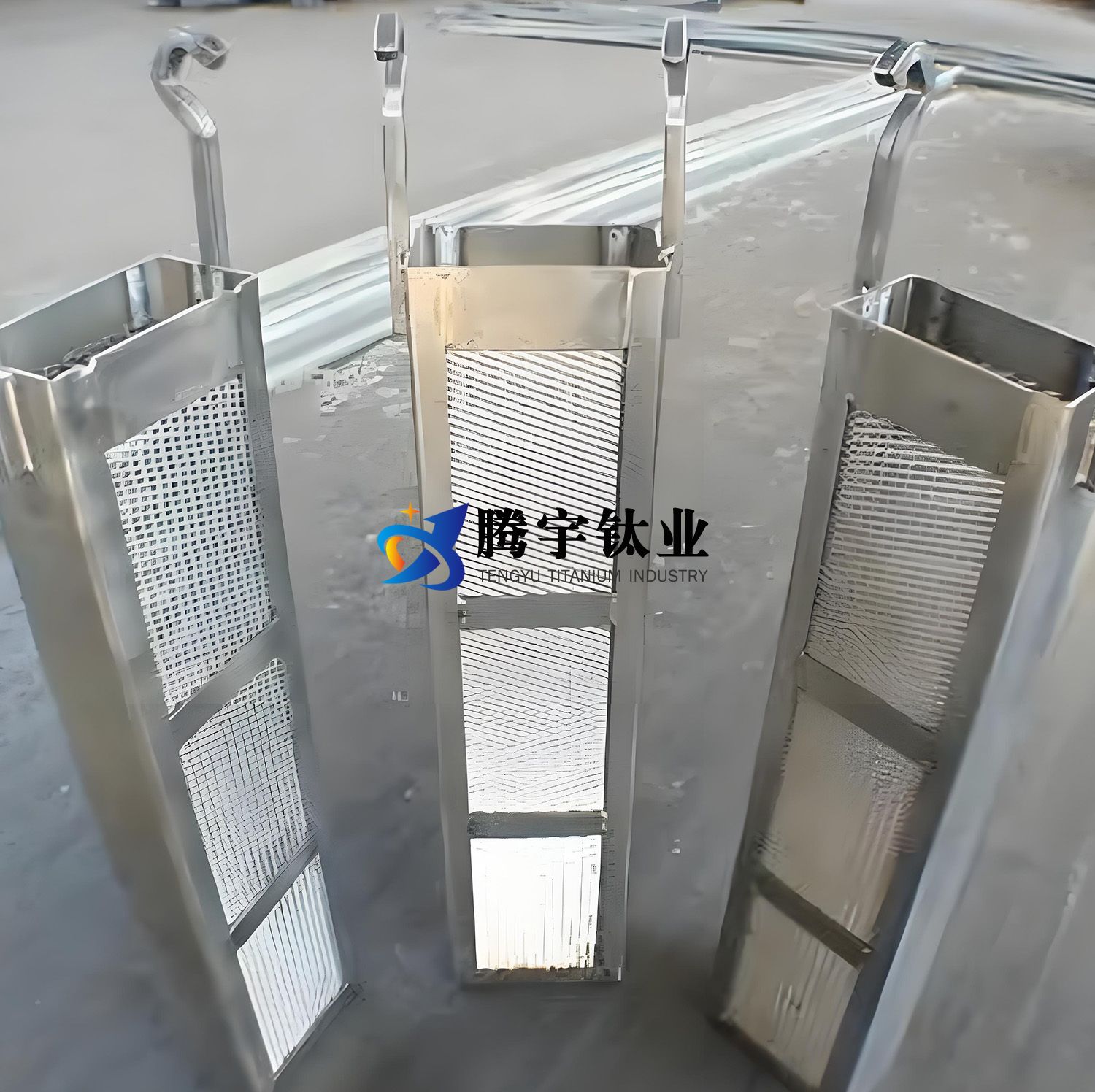

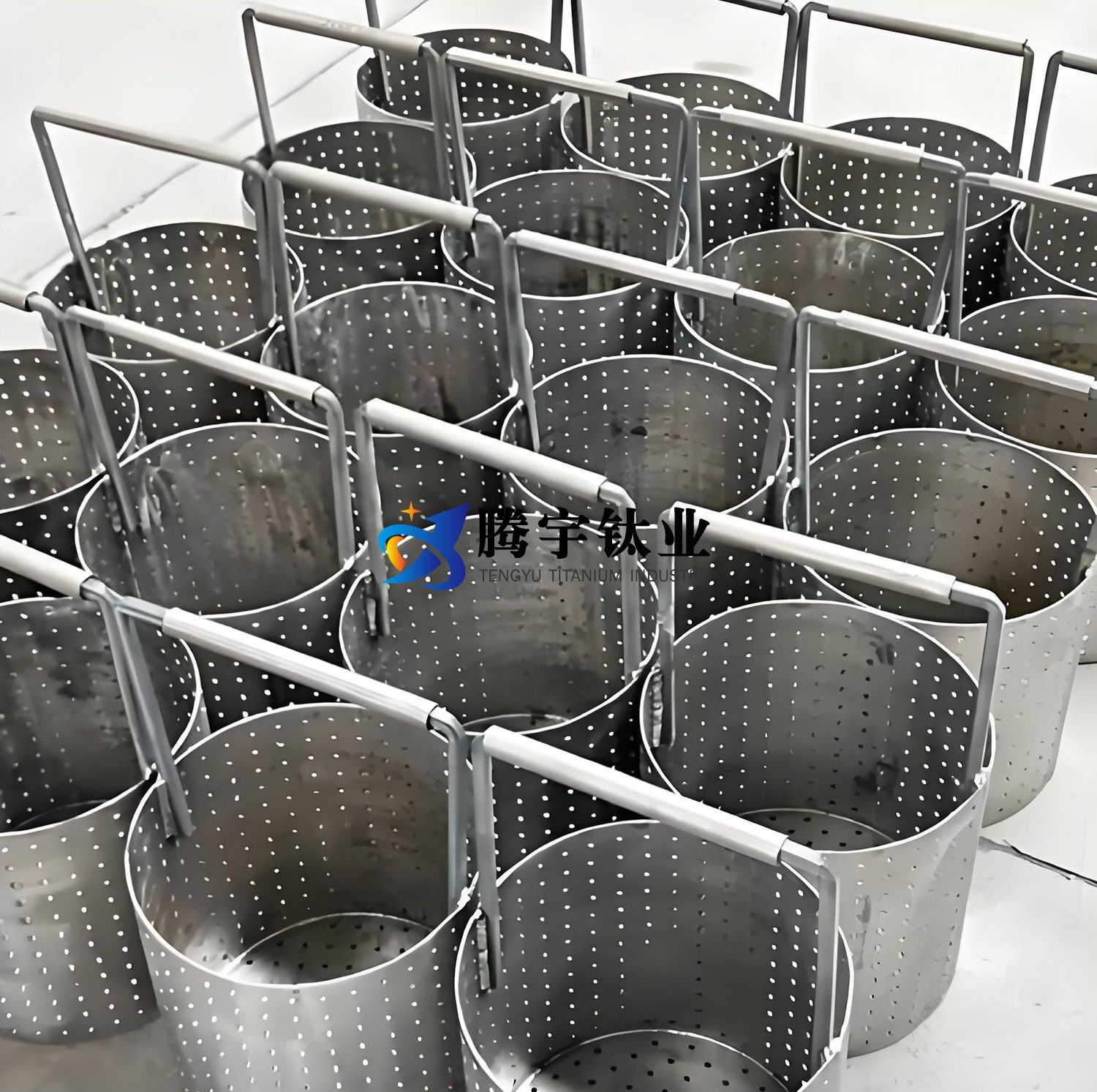

钛网蓝是以工业纯钛（TA1/TA2）、TC4等钛合金为材质，通过化学钝化、阳极氧化、微弧氧化（MAO）等工艺生产的网状容器，具有耐腐蚀、耐高温（达800℃）、高强度（涂层硬度2000-3000HV）及轻量化特点，执行GB/T 3625-2023、ASTM及ISO标准，广泛应用于化工过滤、医疗灭菌及海洋工程，需采用中性清洗剂维护并定期检查钝化膜，表面处理常用MAO陶瓷层或PVD涂层以增强耐磨抗蚀性。以下是腾宇钛业对钛网蓝（钛金属网状容器/篮筐）表面处理工艺与保养技巧的全面解析，涵盖不同应用场景、材质及性能需求：
一、钛网蓝表面处理工艺及适配性
| 工艺类型 | 技术要点 | 适用场景 | 优缺点对比 |
| 化学钝化 | HNO₃（20-30%）浸泡30分钟，生成5-10nm致密氧化膜 | 常规腐蚀环境（如酸碱液过滤） | ✅成本低、操作简；❌膜层较薄 |
| 阳极氧化 | 电压20-50V，H₂SO₄电解液，氧化膜厚10-30μm，可着色（蓝、灰） | 食品加工、医疗器具 | ✅耐蚀性↑50%；❌脆性，忌机械冲击 |
| 微弧氧化（MAO） | 高压电解（300-500V），生成50-100μm TiO₂陶瓷层，耐温达800℃ | 高温反应釜、海洋工程 | ✅耐磨抗空蚀；❌成本高、表面粗糙 |
| PVD涂层 | 沉积TiN或DLC（类金刚石）涂层，硬度2000-3000HV | 高磨损场景（如矿石筛分） | ✅超硬减摩；❌涂层厚度受限（<5μm） |
| 电解抛光 | 磷酸基电解液，Ra≤0.1μm，消除微裂纹和毛刺 | 生物医药、高纯度介质处理 | ✅超洁净；❌能耗高、效率低 |
二、不同材质钛网蓝的保养方法
| 材质类型 | 保养要点 | 禁用操作 | 常见失效模式 |
| 工业纯钛（TA1/TA2） | - 定期中性清洗剂（pH 6-8）冲洗 | ❌氢氟酸、浓盐酸清洗 | 缝隙腐蚀、生物膜附着 |
| - 潮湿环境涂覆硅烷防护剂（如Dow Corning® 1-2577） | |||
| TC4钛合金 | - 高温工况（＞300℃）涂覆Al₂O₃涂层 | ❌冷热骤变（ΔT＞100℃/h） | 疲劳断裂、氧化剥落 |
| - 定期超声波清洗去除颗粒物 | |||
| Ti-0.2Pd合金 | - 含H₂S/Cl⁻介质中每月检查钝化膜 | ❌硫化物长期暴露 | 点蚀、应力腐蚀开裂 |
| - 钝化膜损伤后重新酸洗（HNO₃+HF） |
三、核心应用场景与维护方案
| 应用领域 | 典型介质 | 表面处理 | 保养措施 | 维护周期 |
| 化工过滤 | 强酸（H₂SO₄、HCl） | MAO陶瓷层+PTFE涂层 | - 每月化学清洗（柠檬酸循环） | 腐蚀速率＞0.1mm/年更换 |
| - 检查涂层磨损（年损耗＞20μm时修复） | ||||
| 医疗灭菌篮 | 高温蒸汽、消毒液 | 电解抛光+阳极氧化 | - 术后低温等离子灭菌 | 每2年临床评估 |
| - 每季度电化学检测氧化膜阻抗 | ||||
| 海洋养殖网箱 | 海水、生物附着 | MAO涂层+防污涂料 | - 每季度高压水枪冲洗 | 发现锈斑即处理 |
| - 生物附着＞30%面积时机械清理 | ||||
| 3D打印支撑篮 | 金属粉末、高温熔体 | 渗氮处理（表面硬度↑2倍） | - 每次使用后酒精擦拭防污染 | 使用前必检 |
| - 存储于干燥氮气柜（湿度＜10%） |
四、表面退化修复技术
| 退化类型 | 检测方法 | 修复工艺 | 成本效益比 |
| 涂层剥落 | 划格法附着力测试（ASTM D3359） | 局部打磨后等离子喷涂Al₂O₃ | 修复≈新件20% |
| 局部点蚀 | 渗透探伤（PT） | 激光熔覆+钝化处理 | 修复≈新件30% |
| 结构变形 | 3D扫描对比原始模型 | 液压矫形+退火消除应力 | 修复≈新件40% |
五、保养工具与耗材推荐
| 工具/耗材 | 推荐型号 | 适用场景 | 注意事项 |
| 清洁剂 | 3M™ NeutraClean（pH 6.5-7.5） | 通用钛网蓝 | 禁用含Cl⁻/F⁻成分 |
| 防护涂层 | Belzona 1311（陶瓷环氧树脂） | 高温/腐蚀环境 | 涂覆前表面粗糙度Ra≥3.2μm |
| 检测设备 | Olympus EPOCH 650超声探伤仪 | 焊缝及涂层缺陷检测 | 校准灵敏度至φ0.5mm缺陷 |
六、国内外标准对比
| 标准领域 | 中国标准 | 国际标准 | 核心差异 |
| 医用钛清洗 | YY/T 0641-2022 | ASTM F86 | 中国要求生物负载≤100 CFU/件 |
| 海洋防腐蚀 | GB/T 31304-2014 | ISO 12944 | 国际盐雾测试＞3000小时 |
| 涂层附着力 | GB/T 4956-2003 | ASTM D4541 | 美国要求拉拔强度≥10MPa |
七、前沿技术趋势
| 技术方向 | 技术原理 | 预期效果 | 成熟度 |
| 自修复钝化膜 | 纳米缓蚀剂微胶囊嵌入阳极氧化膜 | 腐蚀速率降低70% | 2025年试用 |
| 智能监测网蓝 | 集成RFID芯片记录使用次数与损伤 | 寿命预测精度提升80% | 2030年商用 |
| 超疏水涂层 | 仿生荷叶结构+氟硅烷改性 | 污垢附着减少90% | 实验室阶段 |
八、选型与采购建议
| 选型因素 | 建议 | 备注 |
| 耐蚀性优先 | 强酸选Ti-0.2Pd+MAO，高温选TC4+PVD | 参考ASTM G31全浸腐蚀试验 |
| 成本控制 | 常规工况用TA1+化学钝化，极端环境选Ti-6242S+MAO | 维护成本≈采购价的8-15%/年 |
| 供应商认证 | 医疗领域需FDA/CE认证，化工领域需ASME认证 | 要求提供材质追溯报告 |
以上内容基于《钛制设备表面工程技术规范》（GB/T 3625-2023）、ASTM及ISO标准（截至2024年），结合实际工业案例总结。如需定制化方案，请提供具体工况参数（介质、温度、压力等）！
tengyuti.com
腾宇微信二维码
