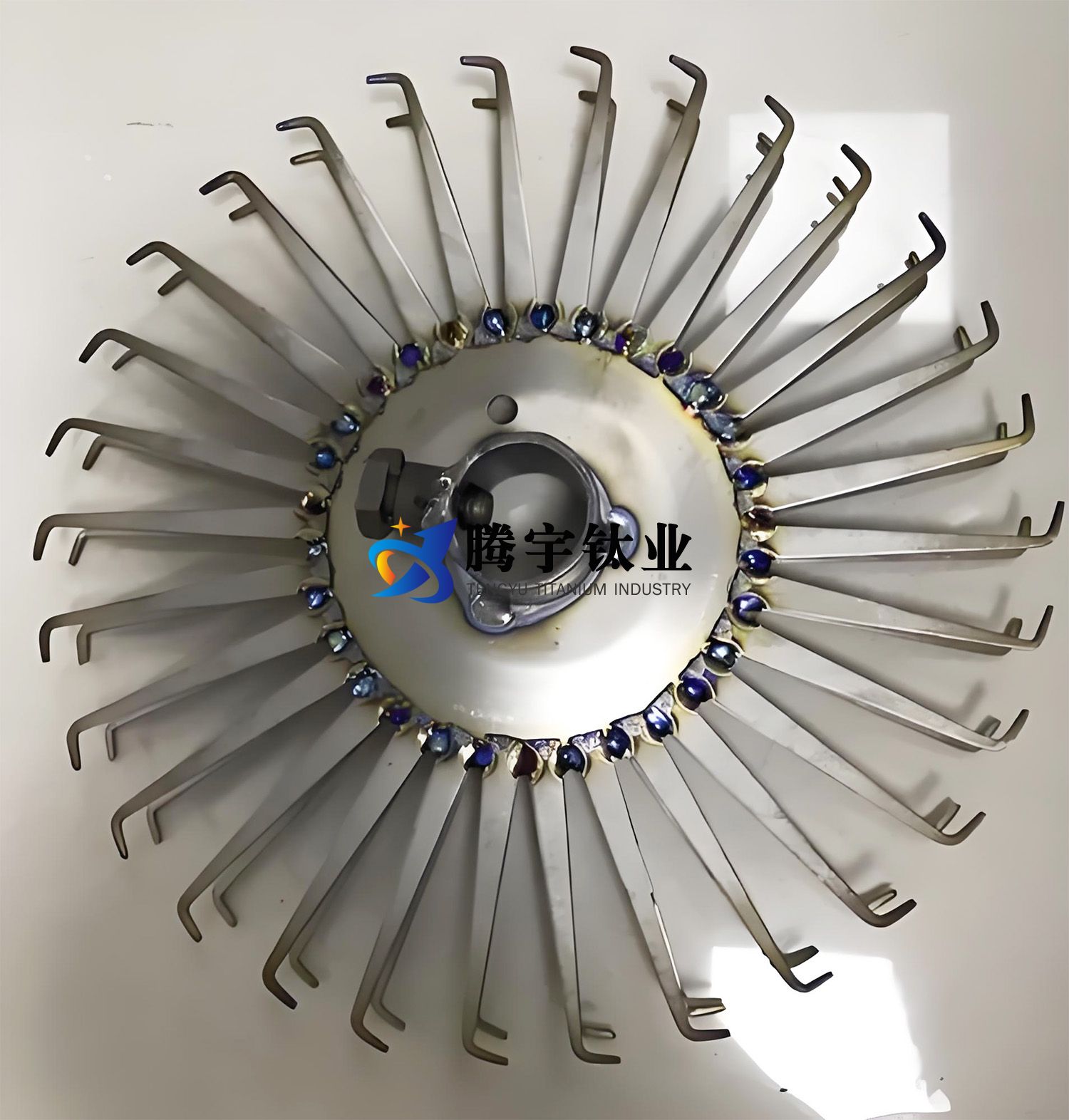

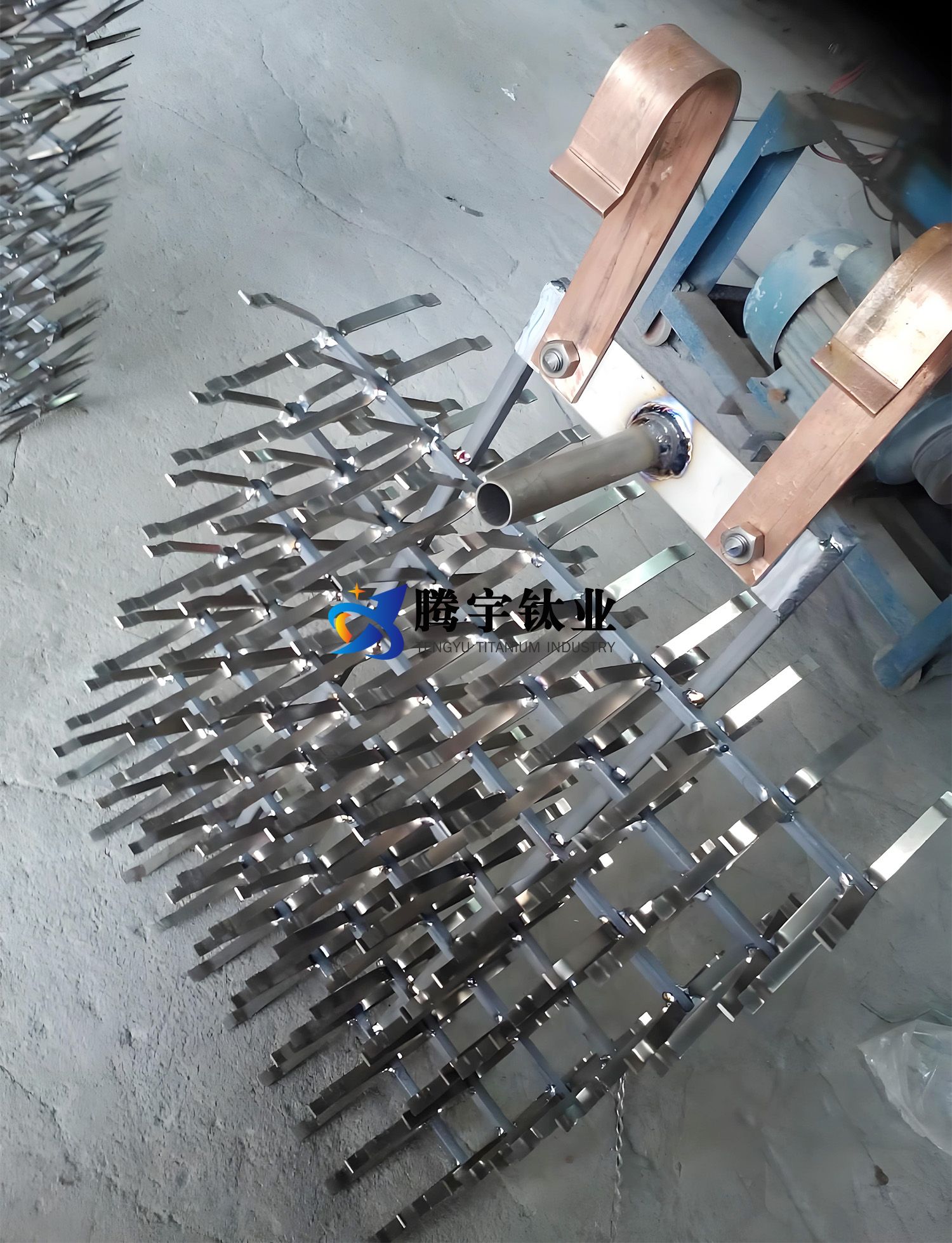

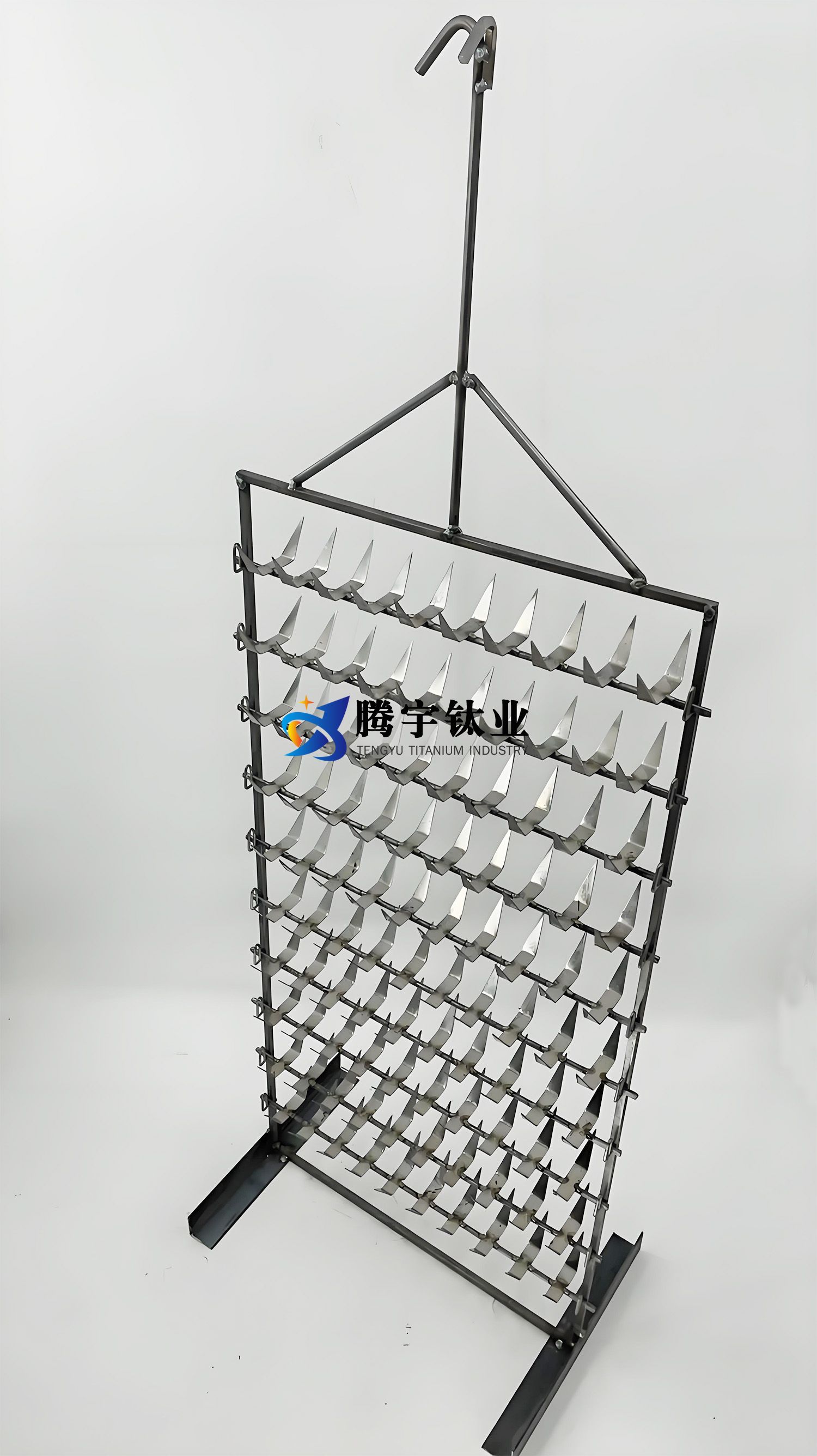

钛挂具是以工业纯钛（TA1/TA2）或钛合金（如TC4）为材质，经冲压、焊接及表面阳极氧化或微弧氧化（MAO）工艺制造的导电悬挂装置，具有耐酸碱腐蚀（适用pH 1-14）、耐高温（≤400℃）、高导电性（电阻率≤1.7μΩ·m）及轻量化（密度4.5g/cm³）特点，执行GB/T 3625、ASTM B265标准，广泛应用于PCB电镀、半导体晶圆酸洗及贵金属电解精炼，表面处理常用MAO陶瓷层（30-50μm）或镀铂涂层（0.5-1μm）增强耐蚀性与电流效率，保养需每日纯水冲洗防结垢、每月硝酸钝化修复氧化膜，高氯环境需检查涂层孔隙率（≤5%），禁用氢氟酸清洗以防基体氢脆。腾宇钛业将纯钛与钛合金材质，适用于电镀、化工、医疗等领域的钛挂具表面处理工艺、保养方法、选购建议等，整理如下：
一、钛挂具表面处理工艺对比
| 处理工艺 | 技术要点 | 适用场景 | 优缺点对比 |
| 化学钝化 | HNO₃（20-30%）浸泡20-40分钟，生成5-15nm致密氧化膜 | 常规电镀、酸洗环境 | ✅成本低、操作简；❌膜层较薄 |
| 阳极氧化 | 电压15-60V，H₂SO₄电解液，氧化膜厚10-25μm，可导电（电阻率＜10Ω·cm²） | 精密电镀、医疗消毒挂具 | ✅耐蚀性↑40%；❌脆性，忌机械冲击 |
| 微弧氧化（MAO） | 高压电解（300-600V），生成50-100μm TiO₂陶瓷层，耐温＞500℃ | 高温电镀、化工反应釜挂具 | ✅耐磨抗空蚀；❌表面粗糙、成本高 |
| PVD涂层 | 沉积TiN或CrN（硬度1800-2500HV），厚度2-5μm | 高磨损电镀（如硬铬电镀） | ✅超硬减摩；❌涂层厚度受限 |
| 电解抛光 | 磷酸基电解液，Ra≤0.1μm，消除毛刺和微裂纹 | 高洁净医疗挂具、半导体电镀 | ✅超光滑；❌能耗高、效率低 |
二、不同材质钛挂具的保养方法
| 材质类型 | 保养要点 | 禁用操作 | 常见失效模式 |
| 纯钛（TA1/TA2） | - 电镀后及时清洗（去离子水+超声波） | ❌氢氟酸、浓盐酸接触 | 点蚀、导电性下降 |
| - 定期检查钝化膜（电化学阻抗谱） | |||
| TC4钛合金 | - 高温电镀后冷却至室温再移动 | ❌超过400℃长期使用 | 氧化剥落、疲劳断裂 |
| - 每月检查疲劳裂纹（渗透探伤） | |||
| Ti-0.2Pd合金 | - 含Cl⁻介质中每季度钝化处理（HNO₃） | ❌高硫环境暴露 | 晶间腐蚀、应力开裂 |
| - 避免硫化物（H₂S）接触 |
三、核心应用场景与维护方案
| 应用领域 | 典型工况 | 表面处理 | 保养措施 | 维护周期 |
| 电镀生产线 | 强酸（铬酸、硫酸） | MAO陶瓷层+PTFE涂层 | - 每班次清洗挂具（去离子水） | 涂层剥落立即处理 |
| - 检查涂层磨损（月损耗＞5μm时修复） | ||||
| 医疗消毒架 | 高温蒸汽（135℃） | 电解抛光+阳极氧化 | - 每周低温等离子灭菌 | 阻抗下降＞20%即修复 |
| - 每半年检测氧化膜阻抗（EIS） | ||||
| 化工反应挂篮 | 含Cl⁻、H₂S介质 | Ti-0.2Pd合金+钝化 | - 每月涡流测厚（腐蚀率＞0.05mm/年更换） | 腐蚀点每日巡检 |
| - 钝化膜损伤后酸洗再生 | ||||
| 半导体晶圆挂具 | 超纯水、有机溶剂 | 电解抛光（Ra≤0.05μm） | - 使用前氮气吹扫防污染 | 使用前必检 |
| - 存储于百级洁净柜（湿度＜30%） |
四、表面退化修复技术
| 退化类型 | 检测方法 | 修复工艺 | 成本效益比 |
| 钝化膜破损 | 电化学阻抗谱（EIS） | 局部酸洗+重新钝化 | 修复≈新件10% |
| 涂层磨损 | 白光干涉仪测厚 | 激光熔覆+重涂PVD | 修复≈新件25% |
| 结构变形 | 3D扫描对比原始尺寸 | 液压矫形+真空退火（600℃/2h） | 修复≈新件35% |
五、保养工具与耗材推荐
| 工具/耗材 | 推荐型号 | 适用场景 | 注意事项 |
| 清洁剂 | 3M™ EC-1000R 电镀专用清洗剂 | 电镀残留清除 | pH 6-8，不含卤素 |
| 防护涂层 | Praxair Tafa 45CT（Al₂O₃粉末） | 等离子喷涂修复 | 喷涂厚度≤100μm |
| 检测设备 | Keyence VR-3200 3D扫描仪 | 形变与磨损分析 | 精度±0.01mm |
六、国内外标准对比
| 标准领域 | 中国标准 | 国际标准 | 核心差异 |
| 电镀挂具 | JB/T 10621-2023 | ASTM B254 | 美国要求导电率＞85% IACS |
| 医用钛清洗 | YY/T 0641-2022 | ASTM F86 | 中国要求生物负载≤10 CFU/cm² |
| 耐蚀测试 | GB/T 10124-2022 | ASTM G48 | 国际标准点蚀温度更高 |
七、前沿技术趋势
| 技术方向 | 技术原理 | 预期效果 | 成熟度 |
| 自修复导电涂层 | 石墨烯复合阳极氧化膜 | 导电性↑30%，耐蚀性↑50% | 2025年试用 |
| 智能监测挂具 | 集成应变传感器实时监测载荷 | 超载预警，寿命预测精度＞90% | 2030年商用 |
| 超疏水纳米涂层 | SiO₂/TiO₂仿生结构，接触角＞160° | 防污防粘附，清洗频率降低70% | 实验室阶段 |
八、选型与采购建议
| 选型因素 | 建议 | 备注 |
| 导电性优先 | 阳极氧化挂具（电阻率＜10Ω·cm²）＞纯钛钝化 | 参考ASTM B254导电标准 |
| 耐蚀性优先 | 含Cl⁻环境选Ti-0.2Pd+MAO，高温选TC4+PVD | 腐蚀速率＜0.01mm/年 |
| 供应商认证 | 医疗领域需FDA/ISO 13485，电镀领域需NADCAP认证 | 要求提供材质成分报告 |
以上内容基于《钛制电镀挂具技术规范》（JB/T 10621-2023）、ASTM及ISO标准（截至2024年），结合实际工业案例总结。如需定制化方案，请提供具体工况参数（介质、温度、负载等）！
