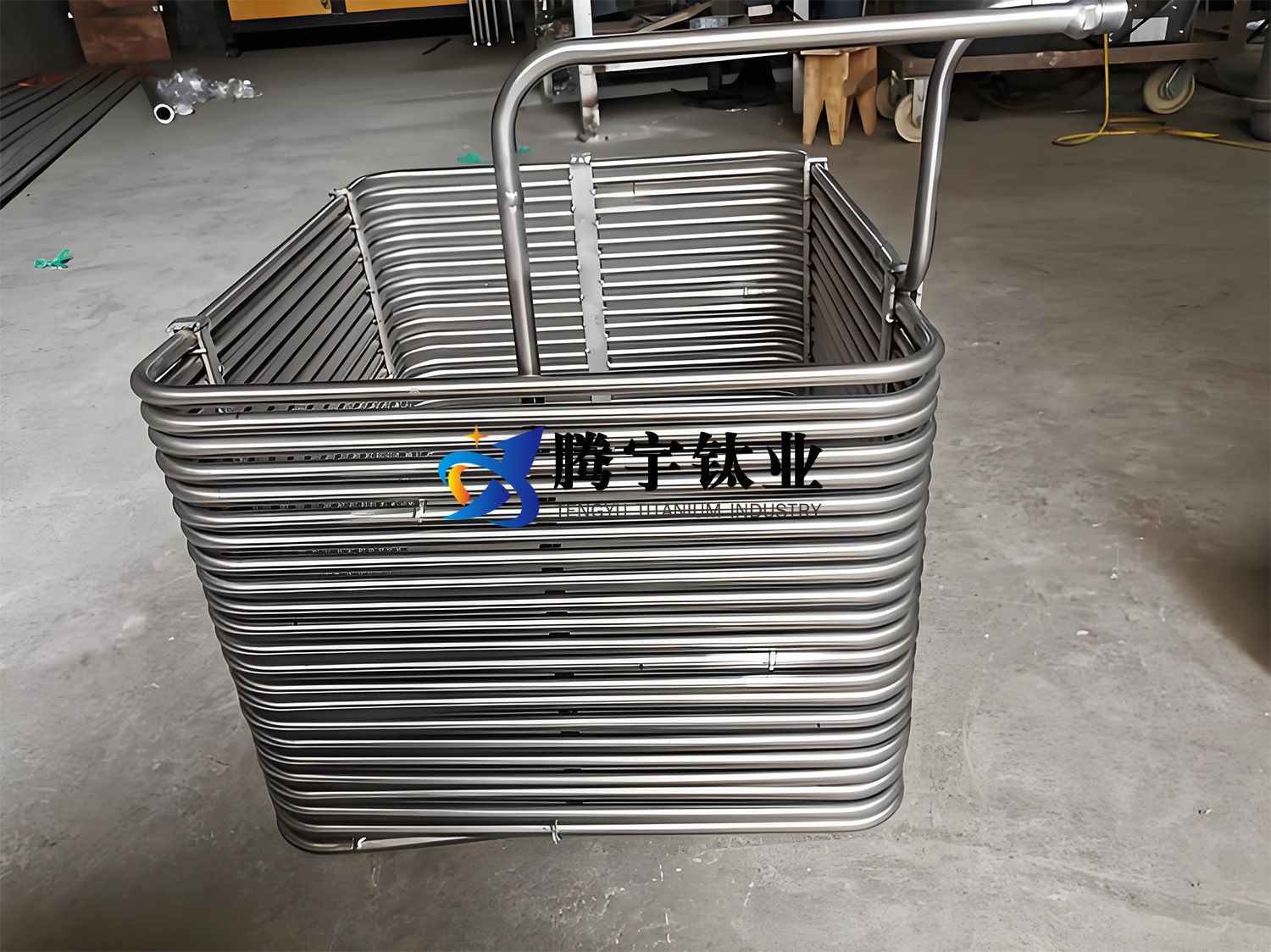

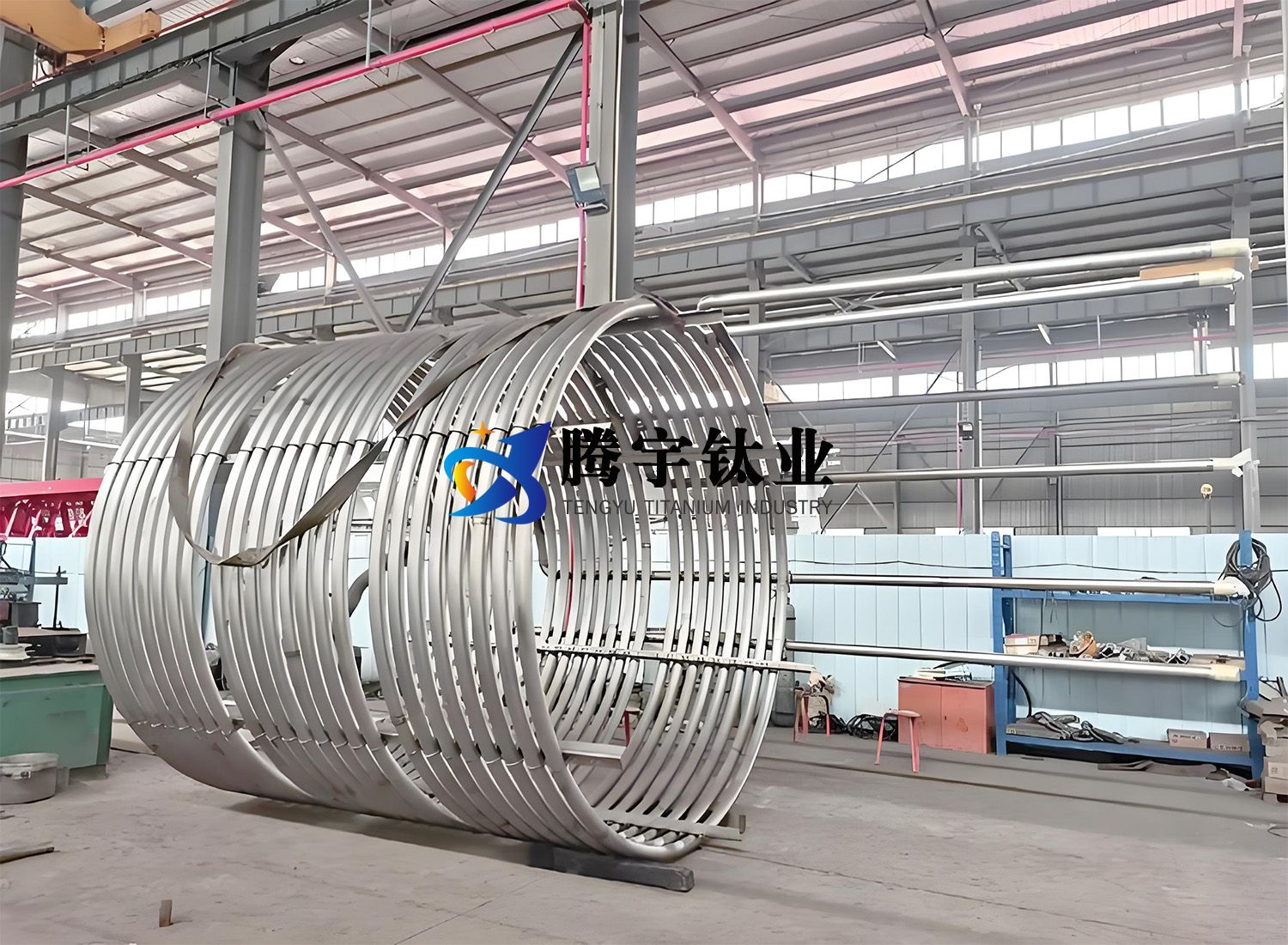

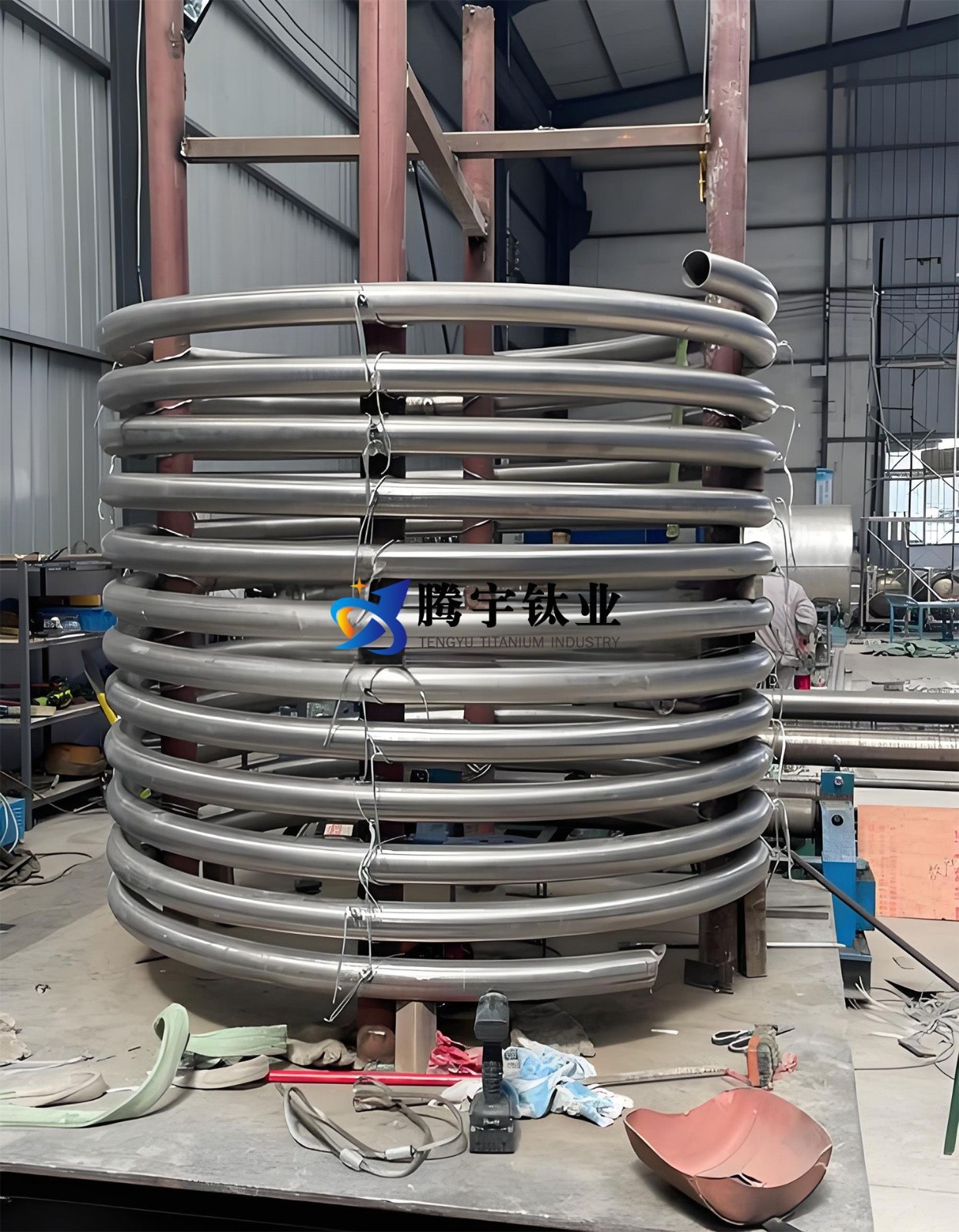

钛盘管以工业纯钛（TA1/TA2）及钛合金（如TC4）为材质，经冷热弯管、TIG焊接及热处理工艺制造，具备耐强腐蚀（pH 0-14、海水及氯离子环境）、高强度（σ_b≥345MPa）、轻量化（密度4.5g/cm³）及生物相容性（医疗植入物应用）特点，执行GB/T 3625、ASTM B338标准，适配化工反应釜（酸洗/碱液换热）、海洋平台热交换（耐海水腐蚀）、核电站冷凝器（抗高温蠕变≤600℃）、医疗灭菌设备（Ra≤0.8μm电解抛光）等场景，表面处理包括酸洗钝化（提升抗蚀性）、微弧氧化（50μm陶瓷层增强耐磨），保养需定期中性清洗剂冲洗、检查焊缝及钝化膜完整性，选购建议优先TC4钛合金（高温高压场景）、医疗领域选择TA1/TA2纯钛（生物相容性认证）、海洋工程需控制氯离子浓度（＜200ppm）。腾宇钛业将不同材质及应用场景的钛盘管表面处理方法和保养方案，通过以下多表呈现：
一、钛盘管表面处理工艺对比
| 处理工艺 | 技术要点 | 适用场景 | 优缺点对比 |
| 化学钝化 | HNO₃（20-30%）浸泡30分钟，生成5-15nm致密氧化膜 | 常规腐蚀环境（如循环水系统） | ✅成本低、操作简；❌膜层较薄 |
| 阳极氧化 | 电压20-60V，H₂SO₄电解液，氧化膜厚10-30μm，可导电（电阻率＜10Ω·cm²） | 精密制冷、医疗设备盘管 | ✅耐蚀性↑40%；❌脆性，忌机械冲击 |
| 微弧氧化（MAO） | 高压电解（300-600V），生成50-100μm TiO₂/Al₂O₃复合层，耐温＞500℃ | 高温换热器、海洋工程盘管 | ✅耐磨抗空蚀；❌表面粗糙、成本高 |
| PVD涂层 | 沉积TiN或CrN（硬度1800-2500HV），厚度2-5μm | 高流速介质（如油气输送） | ✅超硬减摩；❌涂层厚度受限 |
| 电解抛光 | 磷酸基电解液，Ra≤0.1μm，消除焊缝毛刺和微裂纹 | 生物制药、半导体冷却盘管 | ✅超洁净；❌能耗高、效率低 |
二、不同材质钛盘管的保养方法
| 材质类型 | 保养要点 | 禁用操作 | 常见失效模式 |
| 工业纯钛（TA1/TA2） | - 定期中性清洗剂（pH 6-8）冲洗 | ❌氢氟酸、浓盐酸清洗 | 缝隙腐蚀、生物膜附着 |
| - 潮湿环境涂覆硅烷防护剂（如Dow Corning® 1-2577） | |||
| TC4钛合金 | - 高温工况（＞300℃）涂覆YSZ热障涂层 | ❌冷热骤变（ΔT＞100℃/h） | 氧化剥落、疲劳断裂 |
| - 每月检查疲劳裂纹（渗透探伤） | |||
| Ti-0.2Pd合金 | - 含Cl⁻介质中每季度钝化处理（HNO₃） | ❌高硫环境暴露 | 晶间腐蚀、应力开裂 |
| - 避免硫化物（H₂S）接触 |
三、核心应用场景与维护方案
| 应用领域 | 典型工况 | 表面处理 | 保养措施 | 维护周期 |
| 化工换热器 | 强酸（硫酸、盐酸） | MAO陶瓷层+PTFE涂层 | - 每月化学清洗（柠檬酸循环） | 腐蚀速率＞0.1mm/年更换 |
| - 检查涂层磨损（年损耗＞20μm时修复） | ||||
| 海水淡化系统 | 高Cl⁻（3.5%）、泥沙 | MAO涂层+牺牲阳极保护 | - 每季度高压淡水冲洗 | 发现锈斑即处理 |
| - 检查阳极消耗（剩余量＜30%时更换） | ||||
| 核电站冷凝器 | 高温高压蒸汽 | 渗氮处理（表面硬度↑2倍） | - 每季度涡流测厚（壁厚减薄＞10%时更换） | 辐照剂量＞10¹⁹ n/cm²更换 |
| - 辐照后真空退火（消除氢脆） | ||||
| 医疗低温盘管 | 液氮/液氦循环 | 电解抛光+阳极氧化 | - 使用前酒精擦拭防污染 | 阻抗下降＞20%即修复 |
| - 每半年电化学检测氧化膜阻抗（EIS） |
四、表面退化修复技术
| 退化类型 | 检测方法 | 修复工艺 | 成本效益比 |
| 点蚀/缝隙腐蚀 | 渗透探伤（PT）或3D扫描 | 激光熔覆+钝化处理 | 修复≈新件25% |
| 涂层剥落 | 划格法附着力测试（ASTM D3359） | 等离子喷涂Al₂O₃或PVD重涂 | 修复≈新件30% |
| 盘管变形 | 3D扫描对比原始模型 | 液压矫形+真空退火（600℃/2h） | 修复≈新件40% |
五、保养工具与耗材推荐
| 工具/耗材 | 推荐型号 | 适用场景 | 注意事项 |
| 清洁剂 | 3M™ EC-1000R 中性清洗剂 | 通用钛盘管 | 禁用含Cl⁻/F⁻成分 |
| 防护涂层 | Praxair Tafa 45CT（Al₂O₃粉末） | 高温/腐蚀环境修复 | 喷涂厚度≤150μm |
| 检测设备 | Olympus EPOCH 650超声探伤仪 | 焊缝及涂层缺陷检测 | 校准灵敏度至φ0.5mm缺陷 |
六、国内外标准对比
| 标准领域 | 中国标准 | 国际标准 | 核心差异 |
| 化工钛盘管 | GB/T 3625-2023 | ASTM B338 | 美国要求晶粒度≤5级 |
| 核级钛材 | EJ/T 20112-2016 | ASME SB338 | 国际氢含量要求更严格（≤0.008%） |
| 医用钛管 | YY/T 0641-2022 | ASTM F67/F136 | 中国生物相容性测试更全面 |
七、前沿技术趋势
| 技术方向 | 技术原理 | 预期效果 | 成熟度 |
| 自修复氧化膜 | 纳米缓蚀剂微胶囊嵌入钝化膜 | 腐蚀速率降低70% | 2025年试用 |
| 智能监测盘管 | 集成光纤传感器实时监测温度/应变 | 泄漏预警响应时间＜5分钟 | 2030年商用 |
| 超疏水-导热涂层 | 石墨烯/TiO₂复合结构，接触角＞160° | 防污+传热效率↑30% | 实验室阶段 |
八、选型与采购建议
| 选型因素 | 建议 | 备注 |
| 耐蚀性优先 | 高Cl⁻环境选Ti-0.2Pd+MAO，高温选TC4+PVD | 腐蚀速率＜0.01mm/年 |
| 成本控制 | 常规工况用TA1+化学钝化，极端环境选Ti-6242S+MAO | 维护成本≈采购价的8-12%/年 |
| 供应商认证 | 核工业需ASME NQA-1认证，医疗需ISO 13485 | 要求提供材质成分与工艺认证报告 |
以上内容基于 《钛制换热设备技术规范》（GB/T 3625-2023）、ASME BPVC及ISO标准（截至2024年），结合实际工程案例总结。如需定制化方案，请提供具体工况参数（介质、温度、压力、流速等）！
