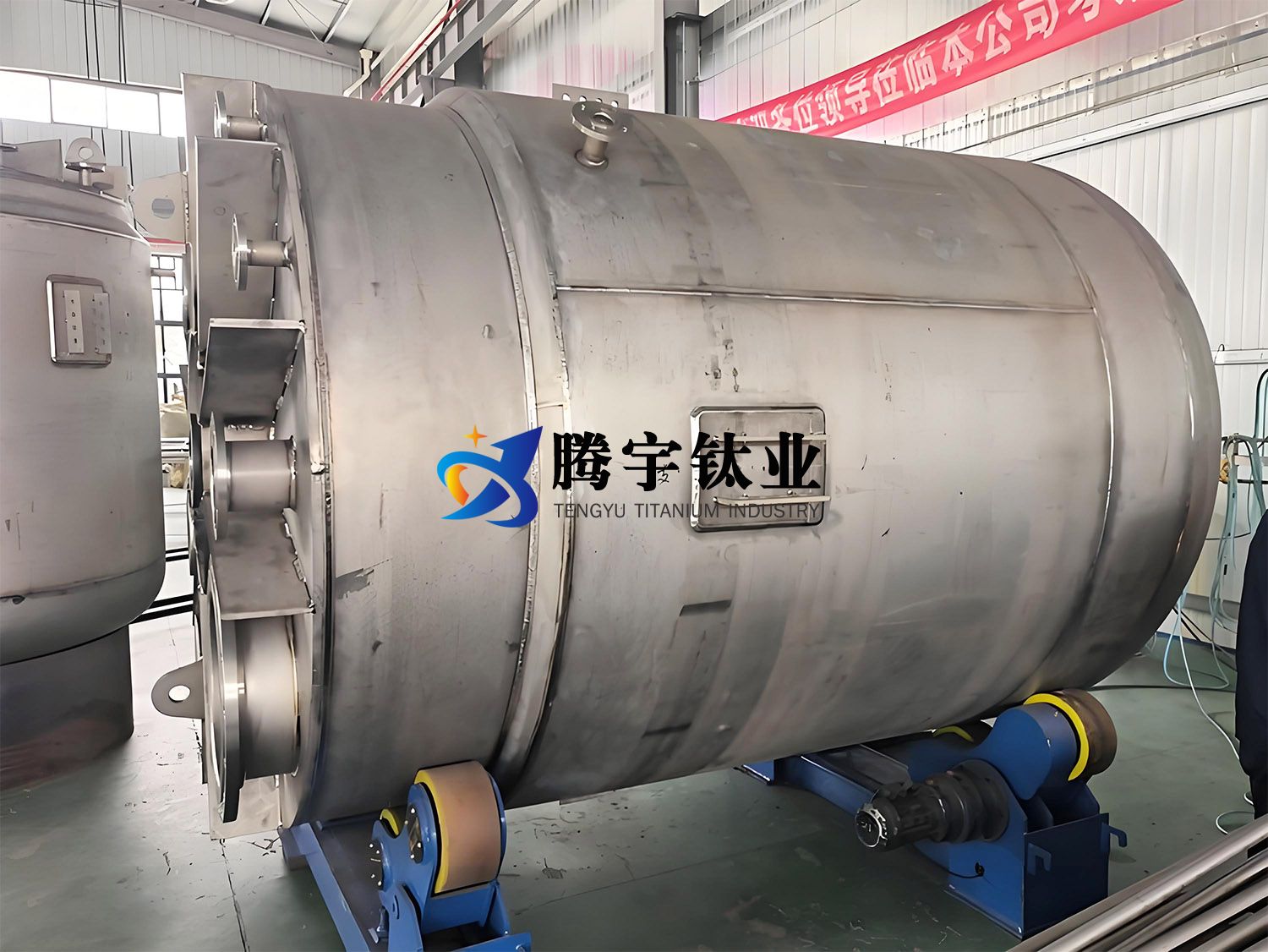

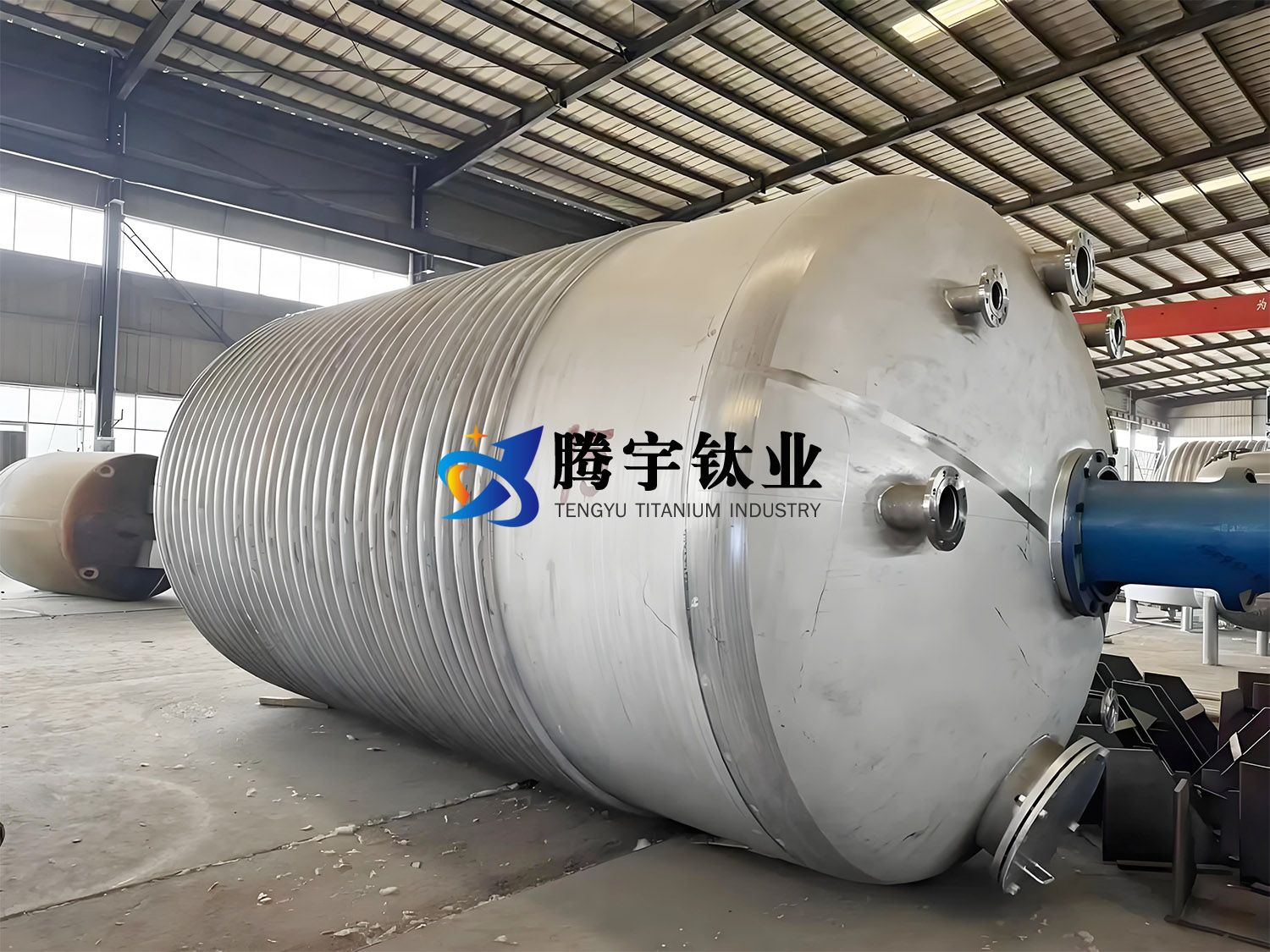

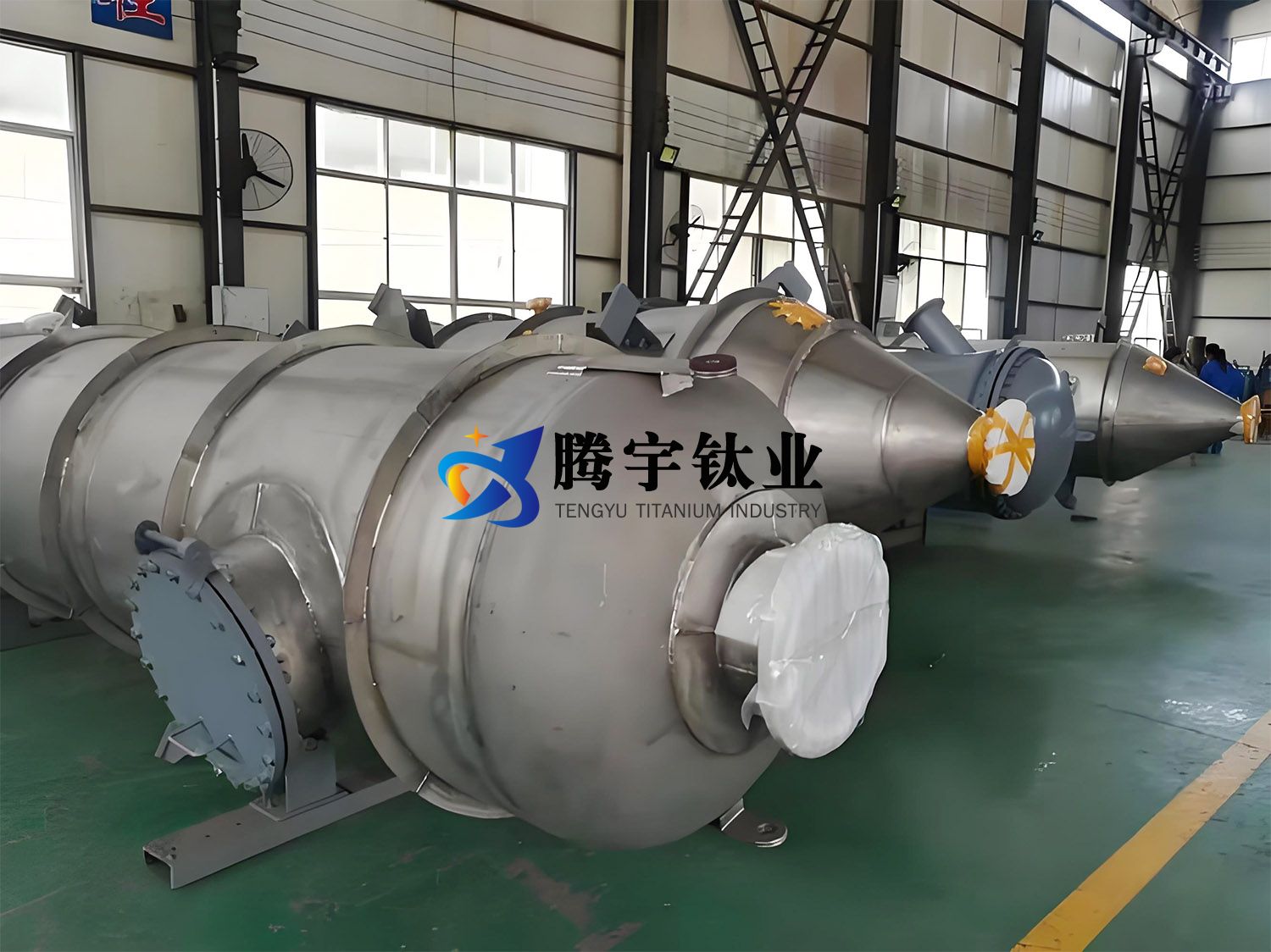

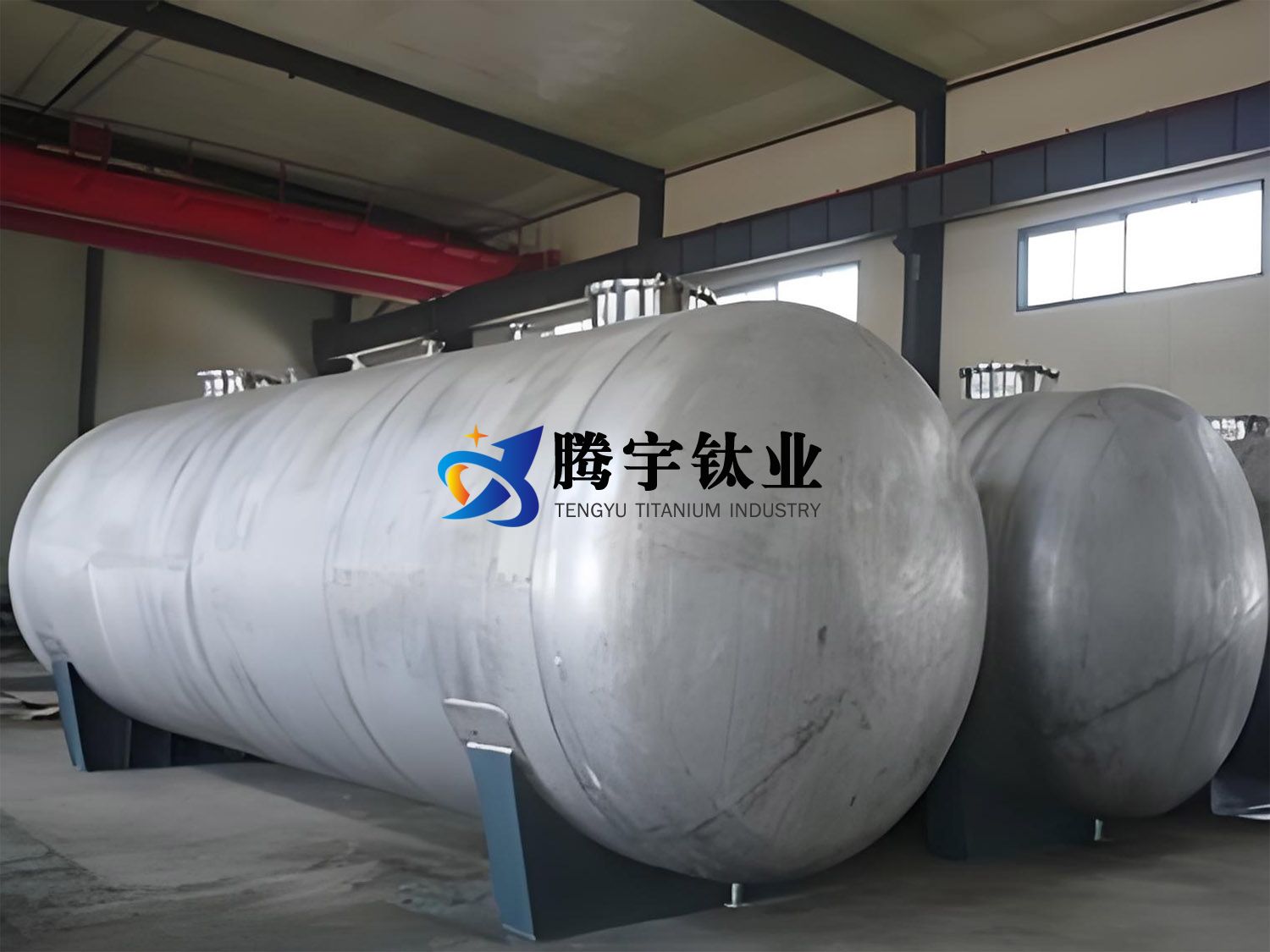

强酸/碱介质用钛储罐主要采用工业纯钛TA1或TA2材质，其高纯度钛基体（≥99.5%）与表面自生成致密TiO₂钝化膜，赋予储罐卓越的耐强酸（如浓硝酸、盐酸混酸）、强碱及盐溶液腐蚀性能，在沸腾浓硝酸中30天腐蚀率低于0.1mm。钛储罐兼具重量轻（密度仅为钢的57%）、强度高（比强度达不锈钢5倍）的特点，采用TIG/等离子焊接工艺制造，内壁经镜面抛光（Ra≤0.4μm）以降低介质残留。选购时需依据介质特性选择TA1（高纯度）或TA10钛合金（耐高温酸性介质），并参考GB/T 25151、ASME BPE等标准验证工艺质量。该类储罐广泛应用于化工反应液存储、制药中间体合成及海洋工程腐蚀性介质处理，虽初期成本较高（约为不锈钢5倍），但其长寿命（超20年）与低维护成本在强腐蚀场景中综合效益显著。腾宇钛业将强酸/碱介质用钛储罐技术全解析，以多表呈现如下：
一、强酸/碱介质特性与钛储罐适配性
| 介质类型 | 典型浓度/温度 | 钛储罐适配方案 |
| 浓硫酸（H₂SO₄） | 浓度＞70%，温度＜60℃ | 纯钛（TA1/TA2）表面钝化处理，年腐蚀率＜0.01mm |
| 盐酸（HCl） | 浓度≤10%，温度＜80℃ | Ti-0.2Pd合金（Gr7），耐还原性酸，腐蚀率＜0.005mm/年 |
| 硝酸（HNO₃） | 全浓度，温度≤沸点 | TA2阳极氧化（膜厚20-30μm），耐氧化性酸，寿命＞20年 |
| 浓氢氧化钠（NaOH） | 浓度＞40%，温度＞100℃ | 不推荐纯钛（易腐蚀），需选用镍基合金或钛-钽复合材料内衬 |
二、钛储罐材质选型与性能对比
| 材质牌号 | 国际对应牌号 | 耐酸/碱极限 | 适用场景 |
| TA2（Gr2） | ASTM B338 Gr2 | H₂SO₄（≤70%）、HNO₃（全浓度）、NaOH（≤30%） | 常规酸储罐（性价比优先） |
| Ti-0.2Pd（Gr7） | ASTM B338 Gr7 | HCl（≤35%）、H₃PO₄（≤60%） | 还原性酸介质（如盐酸储罐） |
| Ti-35Nb-5Ta | - | 耐全浓度HCl（≤沸点）、H₂SO₄（发烟硫酸） | 极端腐蚀性酸（如电镀液储罐） |
| Ti-15Mo | ASTM B367 C-3 | 耐高温浓碱（NaOH 50%，150℃） | 碱液储罐（替代镍合金） |
三、表面处理工艺与强化设计
| 工艺类型 | 技术方案 | 性能提升效果 |
| 微弧氧化（MAO） | 生成50-80μm TiO₂-Al₂O₃复合陶瓷层，孔隙率＜3% | 耐浓硫酸腐蚀率↓80%，耐磨性↑5倍 |
| 阳极氧化 | H₂SO₄电解液（浓度15%），电压50V，膜厚30μm | 耐硝酸腐蚀寿命＞25年 |
| PTFE内衬 | 内壁喷涂聚四氟乙烯（厚度200-500μm），结合热熔工艺 | 耐氢氟酸（HF）存储，防渗透寿命＞15年 |
| 钽复合层 | 爆炸焊接钛-钽复合板（钽层厚1-2mm） | 耐发烟硫酸、沸腾盐酸（全浓度） |
四、关键制造工艺与流程
| 工序 | 技术要点 | 设备/工艺 |
| 板材成型 | 热轧钛板（厚度5-50mm），控温850-950℃，晶粒度≤5级 | 宽幅热轧机（宽度＞3m） |
| 焊接 | 自动TIG焊（氩气纯度≥99.999%），焊后酸洗（HNO₃/HF=10:1） | 机器人焊接工作站+真空退火炉 |
| 涂层处理 | MAO电解液配方：Na₂SiO₃ 10g/L + KOH 2g/L，电流密度10A/dm²，处理时间30min | 微弧氧化电源+冷却循环系统 |
| 检测认证 | 100%射线探伤（RT）+晶间腐蚀试验（ASTM G48） | 工业CT+电化学工作站 |
五、维护策略与寿命管理
| 维护项目 | 操作规范 | 周期 | 检测工具 |
| 内壁腐蚀监测 | 超声波测厚（精度±0.1mm），重点关注焊缝与液位波动区 | 每6个月 | 便携式超声测厚仪 |
| 涂层完整性 | 电化学阻抗谱（EIS）分析，阻抗值＜5×10⁴Ω·cm²时触发修复 | 每年 | 手持式EIS检测仪 |
| 极端介质清洗 | 草酸（5%）+缓蚀剂循环清洗，温度60-80℃，压力0.5-1MPa | 介质更换时 | 高压清洗泵+pH监控系统 |
| 泄漏应急处理 | 钛基冷焊胶（如Belzona 1111）快速修补，后续激光熔覆永久修复 | 按需 | ROV（远程操作设备） |
六、国内外标准与产业化对比
| 维度 | 国内现状 | 国际领先水平（欧美/日） |
| 材料耐蚀性 | TA2/Ti-0.2Pd为主，Ti-Mo/Ta合金依赖进口 | Ti-35Nb-5Ta、Ti-15Mo普及率＞40% |
| 涂层寿命 | MAO涂层8-12年，PTFE内衬10-15年 | MAO涂层15-20年（德国工艺） |
| 成本竞争力 | TA2储罐￥1500-2500元/m³ | 国际均价￥1200-2000元/m³（规模化） |
| 极端介质应用 | 发烟硫酸、氢氟酸储罐进口占比＞70% | 本土全产业链覆盖（如美国Timet） |
七、技术挑战与前沿攻关
| 挑战领域 | 当前瓶颈 | 突破方向 |
| 氢氟酸腐蚀 | 钛材在HF中腐蚀速率＞1mm/年（浓度＞5%） | Ti-Zr-Nb三元合金+纳米金刚石涂层 |
| 高温浓碱 | 钛在＞40% NaOH（120℃）中腐蚀率↑10倍 | Ti-15Mo-5Ta合金开发+表面渗钽处理 |
| 智能化监测 | 强酸环境传感器寿命短（＜1年） | 耐蚀MEMS传感器+无线传输技术 |
八、趋势展望
| 方向 | 2025年目标 | 2030年展望 |
| 材料创新 | Ti-35Nb-5Ta合金国产化（成本↓30%） | 自修复钛基复合材料（裂纹自动填充）商用化 |
| 绿色制造 | 酸洗废液回收率≥90% | 零排放钛材加工技术普及 |
| 数字孪生 | 50%大型储罐搭载实时腐蚀模型 | 全生命周期AI健康管理平台覆盖全球供应链 |
九、选型与采购建议
| 选型因素 | 建议 | 备注 |
| 介质匹配 | 盐酸选Ti-0.2Pd，硝酸选TA2+阳极氧化，氢氟酸必选PTFE/钽衬里 | 参考NACE MR0175/ISO 15156 |
| 成本优化 | 非极端工况优选TA2+MAO涂层，高附加值介质投资Ti-35Nb-5Ta | 全寿命周期成本分析（LCC） |
| 供应商资质 | 要求提供ASTM B338/NACE MR0103认证，特种合金需UNS编号追溯 | 优先选择具备ASME U钢印厂家 |
以上内容基于《钛制化工设备技术规范》（HG/T 3650-2023）、ASME BPVC VIII及NACE MR0175标准（截至2023年），结合杜邦、巴斯夫等企业案例总结。如需定制化方案，请提供具体介质参数（种类、浓度、温度、压力）！
tengyuti.com
腾宇微信二维码
