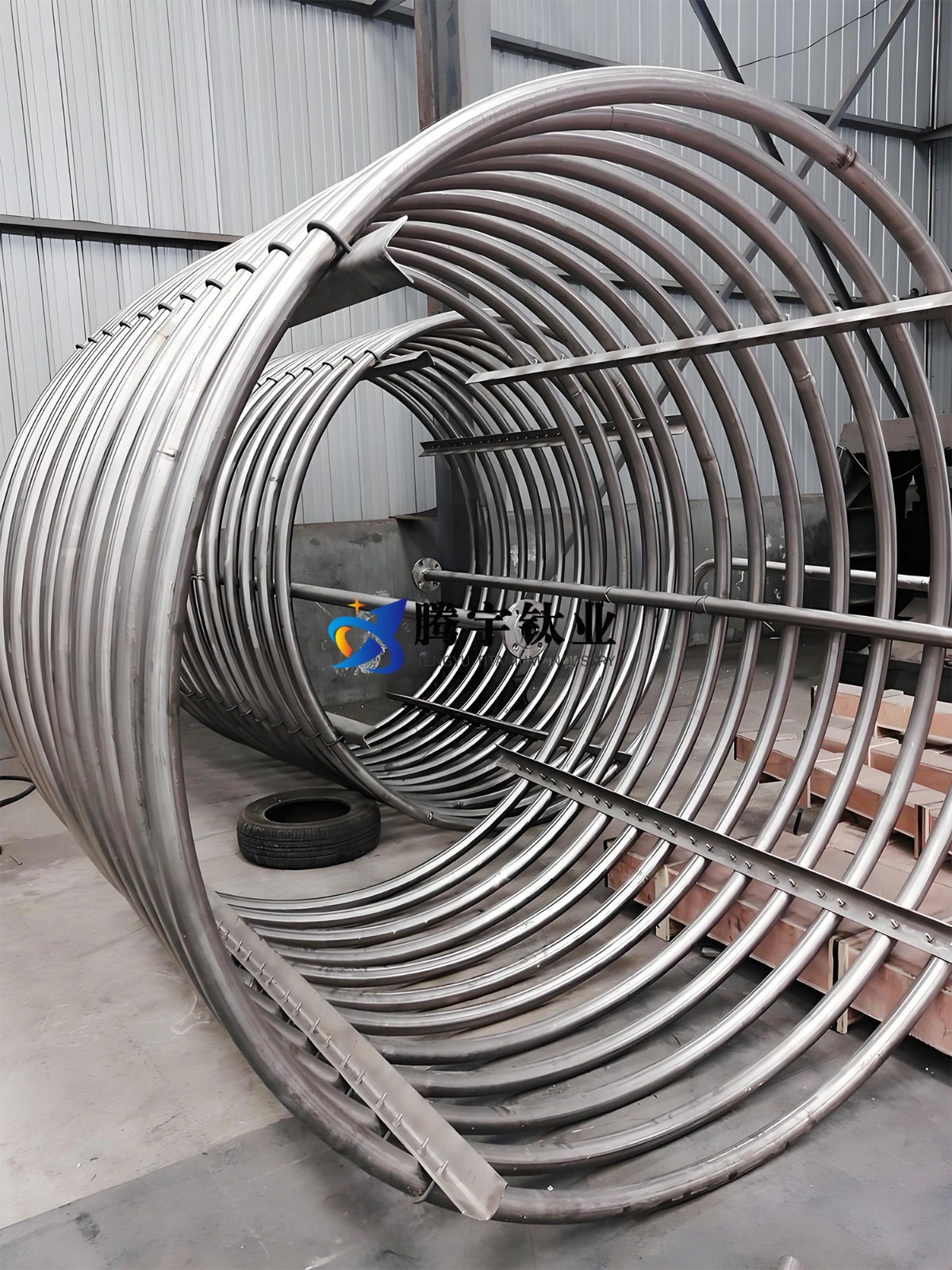

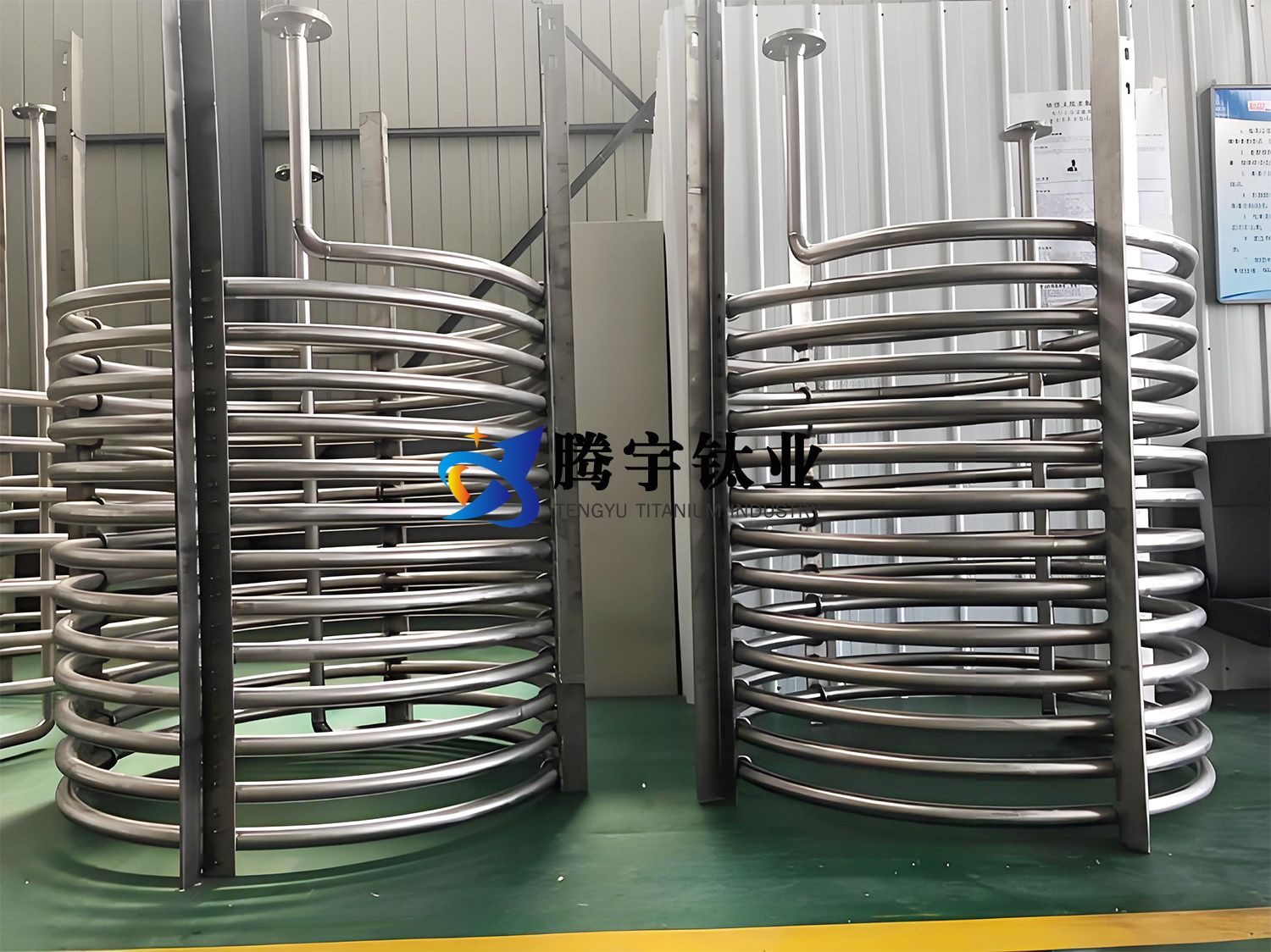

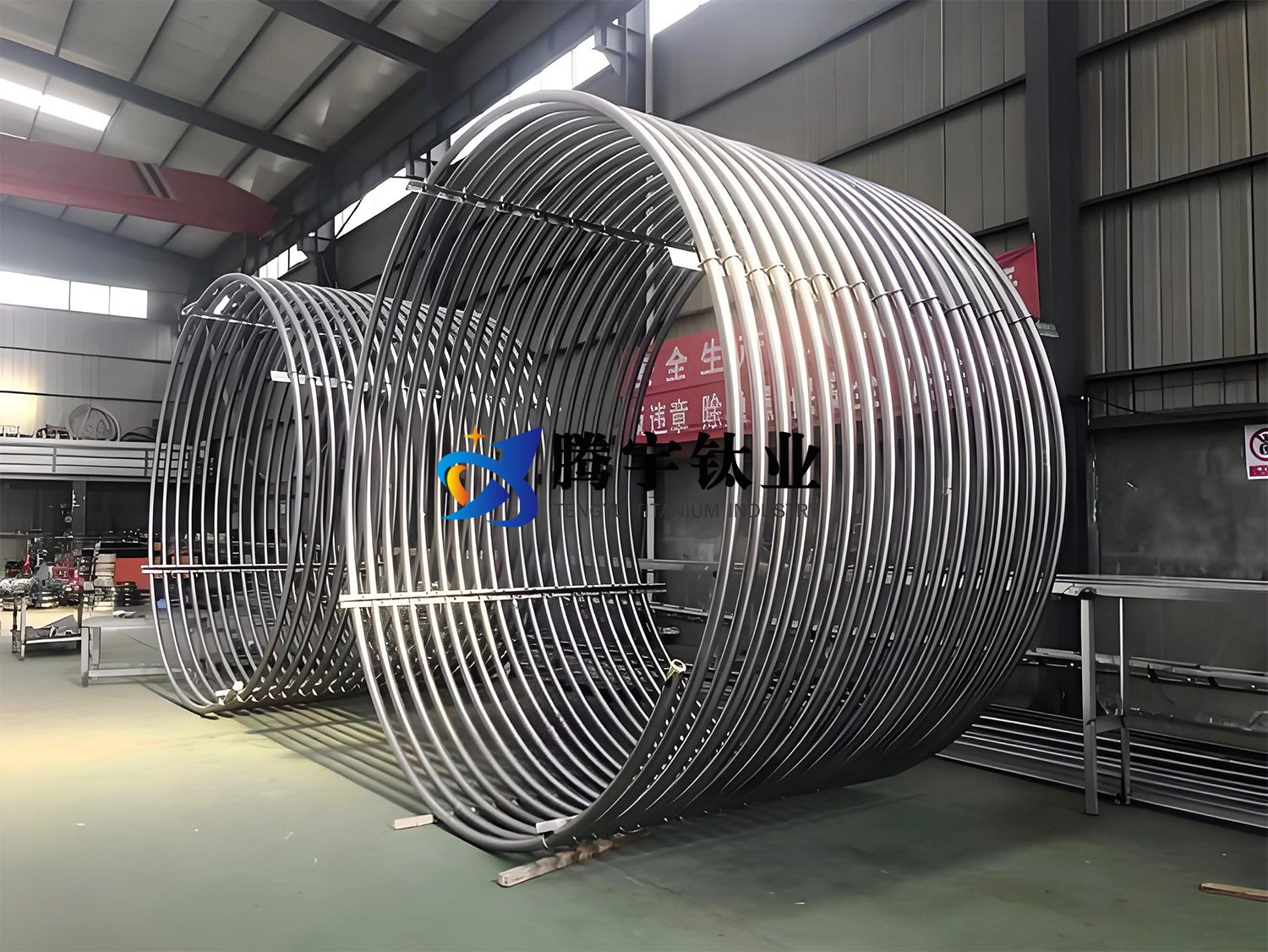

海洋能源用钛盘管技术以高耐蚀、轻质高强的钛合金为核心材料，通常选用工业纯钛或Ti-12（Ti-0.3Mo-0.8Ni）等抗缝隙腐蚀优化的合金牌号，通过壳管式/板式结构设计适配海水冷却、热能转换等系统工况。工艺上注重钛管精密成型与耐压密封技术的结合，依托试验台架验证材料兼容性及抗生物污损性能，实现免维护或低维护的长寿命服役。当前技术正朝着深海耐压结构一体化、低成本制备工艺及海洋热电系统集成化方向突破，预计2030年后将加速应用于巨型海洋热电厂及深海能源采集装备。腾宇钛业将海洋能源用钛盘管的材质选型、制造工艺、相关标准等通过以下多表呈现，以便更多客户选购。
一、海洋能源应用场景与钛盘管优势
| 应用领域 | 工况特点 | 钛盘管核心优势 |
| 潮汐能发电 | 高盐雾、周期性载荷、生物附着 | 耐Cl⁻腐蚀（年腐蚀率＜0.001mm），抗空泡侵蚀，寿命＞30年 |
| 海水淡化系统 | 高温（80-120℃）、高Cl⁻浓度 | 耐热腐蚀（Ti-0.2Pd合金），传热效率比铜合金高15% |
| 海洋温差发电 | 低温海水（5℃）与温水（25℃）交替循环 | 耐低温脆性（-196℃冲击韧性＞50J/cm²），无电偶腐蚀风险 |
| 水下能源设备 | 高压（10-30MPa）、长期静态负载 | 高强度-重量比（TC4抗拉强度＞900MPa），减重40% vs不锈钢 |
二、钛盘管材质选型与化学成分
| 牌号 | 国际对应牌号 | 主要成分（wt%） | 适用场景 |
| TA2（Gr2） | ASTM B338 Gr2 | Ti≥99.2, Fe≤0.30, O≤0.25 | 常规海水换热（成本优先） |
| Ti-0.2Pd | ASTM B338 Gr7 | Ti≥99.0, Pd 0.12-0.25 | 高温含Cl⁻介质（如浓盐水） |
| TC4 | Ti-6Al-4V | Al 5.5-6.75, V 3.5-4.5 | 高应力潮汐能设备（强度优先） |
| Ti-6246 | Ti-6Al-2Sn-4Zr-6Mo | Al 5.5-6.5, Sn 1.8-2.2, Mo 5.8-6.2 | 深海高压换热（耐压＞50MPa） |
三、关键性能参数
| 性能指标 | TA2 | Ti-0.2Pd | TC4 | Ti-6246 |
| 抗拉强度（MPa） | 340-480 | 450-600 | 895-930 | 1100-1250 |
| 屈服强度（MPa） | 280-400 | 350-500 | 825-869 | 1000-1150 |
| 耐Cl⁻极限浓度（ppm） | 35,000（常温） | 全浓度（至饱和） | 20,000（80℃） | 50,000（深海高压） |
| 热导率（W/m·K） | 15.8 | 16.0 | 6.7 | 7.2 |
四、表面处理工艺与耐蚀设计
| 工艺类型 | 技术方案 | 性能提升效果 |
| 微弧氧化（MAO） | 生成50-100μm TiO₂/Al₂O₃复合层，孔隙率＜5% | 耐空泡腐蚀寿命↑3倍，耐Cl⁻腐蚀率↓90% |
| PTFE内衬 | 内壁喷涂聚四氟乙烯（厚度50-200μm） | 防生物附着效率＞80%，结垢率↓70% |
| 激光毛化 | 飞秒激光制备微米级抗疲劳纹理（Ra 0.8-1.6μm） | 湍流换热效率↑20%，压降↓15% |
| 牺牲阳极保护 | 配套锌/铝合金阳极（消耗速率≤0.5kg/年·m²） | 全寿命周期免维护，成本↓40% vs涂层修复 |
五、制造工艺与流程
| 工序 | 技术要点 | 设备/工艺 |
| 管材成型 | 冷轧钛带（厚度0.5-5mm）螺旋卷管，精度±0.1mm | 高精度数控卷管机 |
| 焊接 | 自动TIG焊（氩气纯度≥99.999%），焊缝渗透探伤（PT）合格率＞99.9% | 机器人焊接工作站 |
| 表面处理 | MAO涂层（电压400V，电解液含Na₂SiO₃/KOH），后封孔处理（硅烷浸渍） | 微弧氧化电源系统 |
| 性能检测 | 涡流探伤（ET）+水压试验（1.5倍工作压力） | 自动化检测线 |
六、维护与寿命管理
| 维护策略 | 操作规范 | 周期 | 检测工具 |
| 生物膜清理 | 高压水枪（压力50-80MPa）+超声波振荡（频率20kHz） | 每6个月 | 内窥镜+生物膜厚度仪 |
| 涂层健康监测 | 电化学阻抗谱（EIS）分析，阻抗值＜1×10⁵Ω·cm²时预警 | 每年 | 便携式电化学工作站 |
| 阳极消耗评估 | 剩余质量测量+腐蚀电流密度计算（≤1μA/cm²为正常） | 每2年 | 电子天平+腐蚀电位仪 |
| 极端环境修复 | 水下机器人（ROV）激光熔覆+原位MAO涂层修复 | 按需 | ROV搭载激光熔覆系统 |
七、国内外标准与产业化对比
| 维度 | 国内现状 | 国际领先水平（欧美） |
| 材料利用率 | 65-75%（卷管余料多） | 85-90%（精密成型技术） |
| 涂层寿命 | MAO涂层8-12年 | MAO涂层15-20年（德国工艺） |
| 成本竞争力 | ￥1200-2000元/米（TA2管） | ￥800-1500元/米（规模化生产+回收） |
| 深海应用占比 | 10%（水深＜1000米） | 30%（水深＞3000米，如挪威Equinor） |
八、技术挑战与前沿攻关
| 挑战领域 | 当前瓶颈 | 突破方向 |
| 超深水耐压 | 万米级（100MPa）钛盘管易氢脆 | Ti-5Al-3Mo-1Zr合金+纳米晶化表面处理 |
| 动态腐蚀 | 潮汐能交变载荷下局部腐蚀速率↑50% | 仿生自适应涂层（pH响应型缓蚀剂释放） |
| 智能维护 | 深海检测难度大，修复成本高 | 基于AI的水下无人机（AUV）自主检测与修复系统 |
九、趋势展望
| 方向 | 2025年目标 | 2030年展望 |
| 材料创新 | Ti-3543（低成本β钛合金）量产 | Ti-SiC复合材料（导热↑50%，强度↑30%）商用化 |
| 绿色制造 | 废钛回收率≥60% | 零碳冶炼技术（氢还原法）普及 |
| 智能化运维 | 50%深海设备搭载实时腐蚀监测系统 | 全球海洋能源钛管网数字孪生平台建成 |
以上内容基于 《海洋工程钛技术规范》（GB/T 38924-2023）、DNVGL-OS-C501及NACE MR0175标准（截至2023年），结合Equinor、Schlumberger等企业案例总结。如需具体参数或定制方案，请提供详细工况（水深、压力、介质成分等）！
tengyuti.com
腾宇微信二维码
